Монтаж конических роликовых подшипников

● Монтаж

   Конические роликоподшипники выдерживают как радиальные, так и осевые нагрузки. При радиальных нагрузках в

   подшипнике возникает осевая составляющая сила, которую необходимо уравновесить внешней силой. Поэтому

   конические роликоподшипники обычно используются парами и регулируются попарно. Они могут устанавливаться лицом

   друг к другу или спиной друг к другу, как показано на рис. 1. Для монтажа лицом к лицу наружное кольцо. Обычно через

   крышку наружного кольца или регулировочную втулку на наружном кольце для осевого позиционирования регулируют

   зазор, как показано на рис. 2.

Установка встык                                            Монтаж лицом к лицу

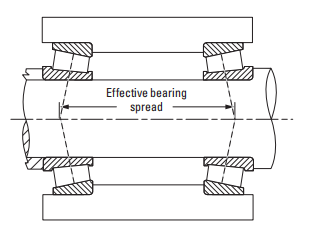

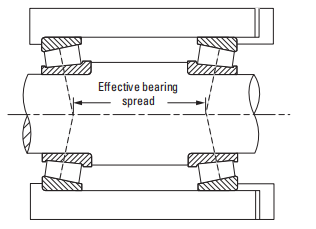

Рисунок 1. Сравнение устойчивости установок "лицом к лицу" и "спиной к спине

                            Крышка наружного кольца              Регулировочная втулка наружного кольца

Рисунок 2. Устройство для регулировки зазора в подшипниках - установка лицом к лицу

   Для подшипников, установленных встык, регулировка зазора обычно выполняется путем зажима одного из внутренних

   колец для определения его осевого положения. На рис. 3 показаны различные варианты зажима, включая контргайки,

   контргайки со стопорными шайбами, фиксирующие гайки и торцевые заглушки.Контргайки со стопорными шайбами,

   фиксирующие гайки и торцевые заглушки. В случаях, требующих применения подшипников прецизионного класса, может

   использоваться специальная прецизионная гайка.

                               Стопорные гайки   Фиксирующие гайки со стопорными шайбами

     Позиционирующие гайки    Торцевые заглушки

Рисунок 3. Устройство для регулировки зазора в подшипниках - монтаж встык
